ผ้ายืดประเภทต่าง ๆ มีอะไรบ้าง?

ผ้าแรงดึงมีหลายประเภทที่แตกต่างกัน แต่ละประเภทได้รับการออกแบบทางวิศวกรรมมาเพื่อความต้องการประสิทธิภาพเฉพาะ หมวดหมู่หลักคือ ผ้าแรงดึง PVC, ผ้า PTFE (polytetrafluoroethylene), ฟิล์ม ETFE (เอทิลีน tetrafluoroethylene), ผ้าบังแดด HDPE และไฟเบอร์กลาสเคลือบซิลิโคน . ในบรรดาสิ่งเหล่านี้ ผ้าแรงดึง PVC ครองตลาดโลก คิดเป็นประมาณ 60–70% ของการติดตั้งเมมเบรนทางสถาปัตยกรรมทั้งหมด เนื่องจากความคุ้มค่า ช่วงสีที่กว้าง และประสิทธิภาพของโครงสร้างที่เชื่อถือได้ตลอดสภาพอากาศที่หลากหลาย การทำความเข้าใจแต่ละประเภทถือเป็นสิ่งสำคัญก่อนที่จะเริ่มโครงการโครงสร้างแรงดึงใดๆ ไม่ว่าจะเป็นกันสาด หลังคาสนามกีฬา หรือผนังเมมเบรนช่วงยาว

ผ้าแรงดึงพีวีซี : มาตรฐานอุตสาหกรรม

ผ้าแรงดึง PVC ทำโดยการเคลือบตารางเส้นด้ายโพลีเอสเตอร์ฐาน - เส้นใย - ทั้งสองด้านด้วยโพลีไวนิลคลอไรด์เพสต์ ผลลัพธ์ที่ได้คือเมมเบรนคอมโพสิตที่รวมความต้านทานแรงดึงของโพลีเอสเตอร์ทอเข้ากับการทนทานต่อสภาพอากาศ ทนต่อสารเคมี และความยืดหยุ่นด้านความสวยงามของ PVC แผงผ้า PVC แบบมาตรฐานมีความต้านทานแรงดึงตั้งแต่ 3,000 N/5 cm ถึงมากกว่า 10,000 N/5 cm ขึ้นอยู่กับจำนวนเส้นด้ายและน้ำหนักการเคลือบ

ในทางปฏิบัติ เมมเบรน PVC เกรด 6 (ประมาณ 1,050 กรัม/ตร.ม.) มีความแข็งแรงเพียงพอที่จะรับน้ำหนักหิมะและลมแบบไดนามิก 1.5–2.5 kPa โดยไม่เสียรูปถาวร อัตราโหลดนั้นครอบคลุมสถาปัตยกรรมเชิงพาณิชย์และสาธารณะส่วนใหญ่ในสภาพอากาศอบอุ่น

การรักษาพื้นผิวบนผ้าแรงดึง PVC

การเคลือบ PVC แบบดิบจะดึงดูดฝุ่นในอากาศและเศษอินทรีย์ ซึ่งจะค่อยๆ เปื้อนเมมเบรนและลดการส่งผ่านแสง ผู้ผลิตแก้ไขปัญหานี้ด้วยแล็กเกอร์เคลือบทับหน้า แล็กเกอร์อะคริลิค ผิวเคลือบโพลีไวนิลิดีนฟลูออไรด์ (PVDF) และลามิเนต PVDF/Tedlar เมมเบรน PVC เคลือบ PVDF ยังคงอยู่ มากกว่า 90% ของความส่องสว่างสีขาวดั้งเดิมหลังจากผ่านไป 10 ปี ของการสัมผัสกลางแจ้ง เทียบกับประมาณ 70–75% สำหรับ PVC ที่ไม่ผ่านการบำบัดซึ่งมีน้ำหนักฐานเท่ากัน สำหรับโครงการใกล้กับเขตอุตสาหกรรมหรือพื้นที่ชายฝั่งทะเลที่มีการสะสมของเกลือและมลพิษอย่างรุนแรง การระบุสีเคลือบ PVDF หรือ Tedlar จะเพิ่มต้นทุนวัสดุประมาณ 8–15% แต่ลดความถี่ในการทำความสะอาดลงอย่างมากจากปีละสองครั้งเป็นทุกๆ สามถึงสี่ปี

อายุการใช้งานและการรีไซเคิลของผ้าแรงดึง PVC

โดยทั่วไปการติดตั้งผ้าแรงดึง PVC ที่ระบุอย่างดีจะมีอายุการใช้งาน 15–25 ปี ก่อนการสลายตัวของสารเคลือบจะส่งผลต่อประสิทธิภาพของไฟหรือความสมบูรณ์ของโครงสร้าง เมมเบรน PVC ที่หมดอายุการใช้งานสามารถรีไซเคิลได้ผ่านโครงการนำกลับคืนในยุโรปหลายโครงการ ตัวอย่างเช่น กระบวนการ Texyloop แปลงเมมเบรนโพลีเอสเตอร์เคลือบ PVC ที่ใช้แล้วกลับเป็นเม็ด PVC เทียบเท่าบริสุทธิ์ และนำเส้นใยโพลีเอสเตอร์กลับมาแปรรูปเพื่อนำไปแปรรูปใหม่ วิธีการแบบวงปิดนี้ช่วยลดรอยเท้าคาร์บอนในวงจรชีวิตได้ประมาณ 30–40% เมื่อเทียบกับการกำจัดแบบฝังกลบ

ไฟเบอร์กลาสเคลือบ PTFE: ตัวเลือกระดับพรีเมียมที่มีอายุการใช้งานยาวนาน

ไฟเบอร์กลาสเคลือบ PTFE (polytetrafluoroethylene) ซึ่งมักวางตลาดภายใต้ชื่อแบรนด์ เช่น Tenara หรือ Sheerfill ถือเป็นผลิตภัณฑ์ระดับบนของตลาดผ้าแรงดึง วัสดุฐานเป็นเส้นด้ายไฟเบอร์กลาสทอ ซึ่งไม่ติดไฟตามธรรมชาติ และการเคลือบ PTFE ให้แรงเสียดทานต่ำเป็นพิเศษ พื้นผิวเฉื่อยทางเคมี เมมเบรน PTFE มีอายุการใช้งาน 30-50 ปี ด้วยการติดตั้งที่โดดเด่นบางแห่ง เช่น อาคารผู้โดยสารฮัจญ์ในเจดดาห์ (สร้างเสร็จในปี 1981) ปัจจุบันให้บริการอย่างต่อเนื่องเกินสี่ทศวรรษ

พื้นผิว PTFE ที่ไม่มีรูพรุนสามารถทำความสะอาดตัวเองได้อย่างมีประสิทธิภาพ: ฝนจะชะล้างอนุภาคที่ลอยอยู่ในอากาศออกไปโดยไม่ทิ้งคราบ โดยทั่วไปค่าการส่งผ่านแสงจะอยู่ระหว่าง 5% ถึง 20% ทำให้โครงสร้าง PTFE มีคุณภาพแสงที่ส่องสว่างและกระจายแสงในเวลากลางวันโดยไม่มีแสงจ้า ข้อจำกัดประการหนึ่งคือต้นทุน — ไฟเบอร์กลาสเคลือบ PTFE โดยทั่วไปมีราคาอยู่ที่ สามถึงห้าเท่าของต้นทุนต่อตารางเมตรของผ้าแรงดึง PVC มาตรฐาน — ซึ่งทำให้เหมาะสมที่สุดสำหรับโครงสร้างถาวรที่เป็นสถานที่สำคัญมากกว่าการติดตั้งตามฤดูกาลหรือชั่วคราว

ประสิทธิภาพการยิงเป็นข้อได้เปรียบที่สำคัญ PTFE/ไฟเบอร์กลาสถูกจัดประเภทว่าไม่ติดไฟภายใต้หลักเกณฑ์การก่อสร้างของประเทศส่วนใหญ่ ซึ่งช่วยลดความยุ่งยากในการอนุญาตให้ใช้พื้นที่สาธารณะที่ปิดล้อม เช่น ห้างสรรพสินค้า อาคารผู้โดยสารในสนามบิน และหลังคาสนามกีฬา

ฟิล์ม ETFE: ประสิทธิภาพที่โปร่งใสและมีน้ำหนักเบา

ETFE (เอทิลีนเตตราฟลูออโรเอทิลีน) ไม่ใช่ผ้าทอในทางเทคนิค แต่เป็นฟิล์มเทอร์โมพลาสติกฟลูออโรโพลีเมอร์ ซึ่งรวมอยู่ในกลุ่มเมมเบรนแรงดึงเนื่องจากถูกตัด เชื่อม และปรับความตึงโดยใช้หลักโครงสร้างที่เทียบเคียงได้ ฟิล์ม ETFE ชั้นเดียวมีน้ำหนักเพียง 150–350 กรัม/ตร.ม — ประมาณ 1% ของน้ำหนักของแผงกระจกที่เทียบเท่ากัน — ซึ่งช่วยลดความต้องการโหลดโครงสร้างหลักได้อย่างมาก และเปิดโอกาสความเป็นไปได้ของการขยายที่กระจกไม่สามารถทำได้ในเชิงเศรษฐกิจ

ETFE ประสบความสำเร็จ ค่าการส่งผ่านแสง 90–95% สำหรับชั้นเดียว ทำให้เป็นตัวเลือกที่ต้องการเมื่อแสงธรรมชาติสูงสุดเป็นสิ่งสำคัญในการออกแบบ ศูนย์กีฬาทางน้ำแห่งชาติปักกิ่ง ("Water Cube") ซึ่งสร้างเสร็จสำหรับการแข่งขันกีฬาโอลิมปิกปี 2008 ใช้แผงกันกระแทก ETFE มากกว่า 100,000 ตร.ม. และยังคงเป็นหนึ่งในตัวอย่างวัสดุที่โปร่งแสงและมีความสามารถรอบด้านของวัสดุที่ได้รับการอ้างถึงมากที่สุดแห่งหนึ่ง

โดยทั่วไปแล้ว ฟิล์ม ETFE จะถูกติดตั้งเป็นระบบกันกระแทกแบบพองลมหลายชั้น แทนที่จะเป็นเมมเบรนแบบแรงดึงเดี่ยว ความดันอากาศที่คงไว้ระหว่างชั้นทำให้เกิดฉนวน (ค่า U 1.5–2.8 W/m²K สำหรับระบบสองชั้น) และความแข็งแกร่งของโครงสร้าง อย่างไรก็ตาม ระบบอัตราเงินเฟ้อเชิงกลจำเป็นต้องมีสัญญาการบำรุงรักษาและคอมเพรสเซอร์สำรอง ซึ่งเพิ่มความซับซ้อนในการปฏิบัติงานเมื่อเทียบกับเมมเบรน PVC หรือ PTFE แบบคงที่

ผ้าบังแดด HDPE: ออกแบบมาเพื่อการควบคุมพลังงานแสงอาทิตย์

ผ้าบังแดดโพลีเอทิลีนความหนาแน่นสูง (HDPE) มีลักษณะเฉพาะเฉพาะภายในโครงสร้างผ้าที่รับแรงดึง ต่างจากผ้าแรงดึง PVC หรือเมมเบรน PTFE ผ้าบังแดด HDPE เป็นโครงสร้างแบบสานหรือถักที่ออกแบบมาโดยเฉพาะเพื่อป้องกันรังสีแสงอาทิตย์ในขณะที่ปล่อยให้อากาศเคลื่อนที่ ผ้าบังแดด HDPE มีให้เลือกตั้งแต่ 30% ถึง 95% ช่วยให้สามารถปรับเทียบการลดการรับแสงอาทิตย์ได้อย่างแม่นยำเมื่อเทียบกับการระบายอากาศตามธรรมชาติ

ทำให้ HDPE เป็นวัสดุที่โดดเด่นสำหรับที่จอดรถ สนามเด็กเล่น โครงสร้างบังแดดทางการเกษตร และพื้นที่ต้อนรับกลางแจ้งในสภาพอากาศร้อน หลังคา HDPE ที่มีปัจจัยบังแสง 90% เหนือที่จอดรถในดูไบหรือฟีนิกซ์สามารถลดอุณหภูมิพื้นผิวของยานพาหนะที่จอดไว้ได้ 20–30°C เมื่อเทียบกับยางมะตอยที่ไม่มีร่มเงา ซึ่งช่วยลดอุณหภูมิภายในห้องโดยสารและภาระของเครื่องปรับอากาศได้อย่างมาก ความต้านทานแรงดึงของผ้าบังแดด HDPE ต่ำกว่าเมมเบรนสถาปัตยกรรมที่เคลือบ — โดยทั่วไปคือ 1,500–4,500 N/5 cm — ดังนั้นการออกแบบโครงสร้างจะต้องคำนึงถึงสิ่งนี้เมื่อระบุการยกของลมและความต้านทานต่อภาระของหิมะ

ผ้าบังแดด HDPE มีความเสถียรต่อรังสี UV ในระหว่างการผลิต และเกรดเชิงพาณิชย์ที่มีคุณภาพ รับประกันความคงตัวของรังสียูวีนาน 10 ปี . โครงสร้างแบบเปิดที่มีรูพรุนหมายความว่าผ้าไม่กักเก็บน้ำ ช่วยลดภาระในบ่อที่ต้องพิจารณาด้วยผ้า PVC tensile ที่ซึมผ่านไม่ได้ในการติดตั้งที่มีความลาดชันต่ำ

ไฟเบอร์กลาสเคลือบซิลิโคน: การใช้งานที่อุณหภูมิสูงเฉพาะกลุ่ม

เมมเบรนไฟเบอร์กลาสเคลือบซิลิโคนเป็นผ้าประเภทแรงดึงที่พบได้น้อยที่สุดในสถาปัตยกรรมทั่วไป แต่มีบทบาทสำคัญในสภาพแวดล้อมที่มีอุณหภูมิสูงและการแปรรูปอาหาร สารเคลือบซิลิโคนอีลาสโตเมอร์ยังคงความคงตัวจาก -60°C ถึง 230°C ต่อเนื่อง โดยมียอดเขาในระยะสั้นทนได้ถึง 300°C ช่วงความร้อนนี้เกินขีดจำกัดการปฏิบัติงานของผ้าดึง PVC (โดยทั่วไปกำหนดไว้ที่ 70°C การบริการต่อเนื่อง) และทำให้ซิลิโคน/ไฟเบอร์กลาสเป็นตัวเลือกเริ่มต้นสำหรับหลังคาเหนือเตาอบอุตสาหกรรม ฝาครอบโรงหล่อ และโซนระบายความร้อนในโรงงานผลิต

การเคลือบซิลิโคนยังปลอดภัยต่ออาหาร ปลอดสารพิษ และทนทานต่อกรด ด่าง และสารทำความสะอาดส่วนใหญ่ที่ใช้ในการผลิตอาหาร คุณสมบัติเหล่านี้นำไปสู่การนำไปใช้ที่เพิ่มขึ้นในโครงสร้างหลังคารับแรงดึงในตลาดอาหารและโรงงานแปรรูป ซึ่งการทำความสะอาดด้วยไอน้ำแรงดันสูงเป็นประจำเป็นประจำ ข้อเสียคือต้นทุน: ไฟเบอร์กลาสเคลือบซิลิโคนมีราคาแพงกว่าผ้ายืด PVC และแม้แต่เมมเบรน PTFE อย่างมากในการกำหนดค่าบางอย่าง

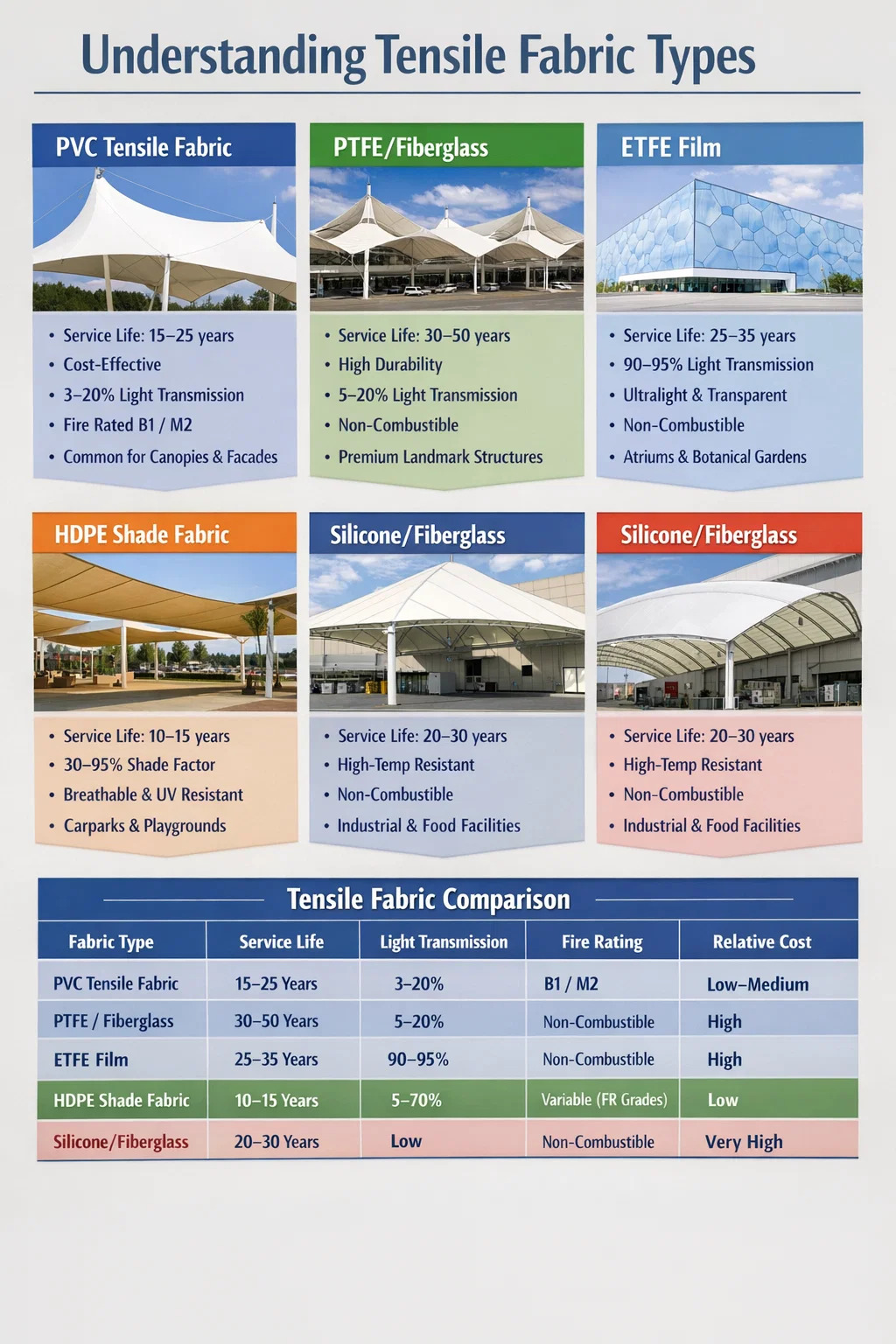

การเปรียบเทียบแบบตัวต่อตัวของผ้าแรงดึงทุกประเภท

ตารางด้านล่างสรุปประสิทธิภาพหลักและคุณลักษณะเชิงพาณิชย์ของผ้าแรงดึงหลักแต่ละประเภทเพื่อช่วยในการตัดสินใจเกี่ยวกับข้อกำหนด

เกรดผ้าแรงดึง PVC แตกต่างกันอย่างไร

ผ้าแรงดึง PVC ไม่เหมือนกันทั้งหมด ส่วนของตลาดเป็นเกรดตุ้มน้ำหนัก โดยทั่วไปคือเกรด 2 ถึงเกรด 9 และภายในแต่ละเกรด ระดับคุณภาพจะแตกต่างกันอย่างมีนัยสำคัญตามโครงสร้างการขัดผิว สูตรผสม PVC และเทคโนโลยีการเคลือบทับหน้า ต่อไปนี้คือรายละเอียดเกรดที่สำคัญในการใช้งานจริง:

• ชั้นประถมศึกษาปีที่ 2–3 (400–600 กรัม/ตร.ม.): ห้องนิทรรศการน้ำหนักเบา, กระโจมจัดงานชั่วคราว, เรือใบระยะสั้น ความต้านทานแรงดึงโดยทั่วไป 2,500–4,000 N/5 cm. ไม่แนะนำสำหรับโครงสร้างถาวรในบริเวณที่มีลมแรง
• เกรด 5–6 (750–1,100 กรัม/ตร.ม.): รากฐานของสถาปัตยกรรมเชิงพาณิชย์ ได้แก่ หลังคารับแรงดึง ทางเดินเท้า ที่พักอาศัยสำหรับการขนส่ง และการหุ้มส่วนหน้าอาคาร ความต้านทานแรงดึง 5,000–7,500 N/5 cm. โดยทั่วไปมีอายุการใช้งาน 15-20 ปี ด้วยการเคลือบทับหน้า PVDF
• เกรด 8–9 (1,200–1,600 กรัม/ตร.ม.): หลังคาสนามกีฬา ศูนย์กลางการขนส่งช่วงกว้าง ผนังด้านหน้ารับแรงดึงที่รับแรงดันลมเกิน 2 kPa ความต้านทานแรงดึง 9,000–12,000 นิวตัน/5 ซม. มักระบุด้วยลามิเนต Tedlar เพื่อการทนทานต่อสภาพอากาศและอายุการใช้งานสูงสุด

สถาปัตยกรรมการขัดถูภายใน PVC ก็มีความสำคัญเช่นกัน เส้นใยสานธรรมดาให้ความต้านทานแรงดึงสม่ำเสมอทั้งทิศทางยืนและพุ่ง — แนะนำให้ใช้กับโครงสร้างเมมเบรนอัดแรงแบบสองแกน ผ้าถักแบบ Leno หรือเส้นด้ายแบบสอดมีความแข็งแรงสูงกว่าในทิศทางเดียว และใช้ในการใช้งานแรงดึงในทิศทางเดียว เช่น หลังคาทรงโค้งแบบบาร์เรล

มาตรฐานประสิทธิภาพการทนไฟสำหรับผ้าแรงดึง

ประสิทธิภาพการทนไฟเป็นปัจจัยข้อกำหนดที่ไม่สามารถต่อรองได้สำหรับโครงสร้างแรงดึงแบบปิดหรือแบบกึ่งปิด มาตรฐานจะแตกต่างกันไปตามภูมิภาค:

• ยุโรป: EN 13501-1 การจำแนกประเภทปฏิกิริยาต่อไฟ ผ้าแรงดึง PVC ที่มีการบำบัดด้วย FR มักจะได้คลาส B-s2, d0 หรือ Class C-s2, d0 PTFE และ ETFE บรรลุคลาส A2-s1, d0 (ไม่ติดไฟ)
• ฝรั่งเศส: ระบบการจำแนกประเภท M ผ้าแรงดึง PVC ที่มีการบำบัดที่เหมาะสมได้มาตรฐาน M2 (สารหน่วงไฟ) ซึ่งจำเป็นสำหรับพื้นที่รวมตัวสาธารณะที่ครอบคลุม
• สหรัฐอเมริกา: NFPA 701 และ ASTM E84 เมมเบรน PVC ด้านสถาปัตยกรรมที่มีคุณภาพได้รับดัชนีการแพร่กระจายเปลวไฟระดับ A (FSI ≤ 25)
• ออสเตรเลีย/นิวซีแลนด์: AS/นิวซีแลนด์ 1530.3 ผ้าแรงดึง PVC ที่ใช้ในอาคารประกอบคลาส 9 โดยทั่วไปจะต้องมีดัชนีความสามารถในการติดไฟ ≤ 6 และดัชนีการแพร่กระจายของเปลวไฟ ≤ 0

สารเติมแต่งสารหน่วงการติดไฟในผ้าแรงดึง PVC จะถูกรวมไว้ในขั้นตอนการผสม ไม่ได้ใช้เป็นสารเคลือบพื้นผิว ซึ่งหมายความว่าประสิทธิภาพของ FR จะไม่ลดลงหลังจากการทำความสะอาดหรือการเสียดสี นี่เป็นข้อแตกต่างที่สำคัญในการตรวจสอบเมื่อตรวจสอบเอกสารข้อมูลทางเทคนิคของผลิตภัณฑ์ — การรักษา FR ที่ใช้บนพื้นผิวบนเมมเบรนราคาประหยัดจะลดลงเมื่อเวลาผ่านไปและสูญเสียการปฏิบัติตามข้อกำหนดการรับรอง

ลักษณะทางเสียงและความร้อนของประเภทผ้าแรงดึง

ประสิทธิภาพเสียงมักถูกมองข้ามในระหว่างการเลือกวัสดุ แต่กลายเป็นเรื่องสำคัญในพื้นที่สาธารณะที่มีหลังคาคลุม ผ้า PVC tensile เป็นพื้นผิวสะท้อนแสง — โดยทั่วไปค่าสัมประสิทธิ์การดูดซับเสียง (αw) อยู่ในช่วง 0.05 ถึง 0.15 — หมายถึงเสียงรบกวนที่สะท้อนจะเกิดขึ้นในสภาพแวดล้อมที่ปกคลุมไปด้วยเมมเบรน เว้นแต่จะรวมแผ่นดูดซับเสียงหรือแผงอะคูสติกรองเข้าด้วยกัน ทีมออกแบบสนามกีฬามักจะใช้แผ่นซับเสียงรองที่ทำจากผ้า PVC tensile แบบเจาะรูพร้อมชั้นฉนวนเพื่อลดเวลาการสะท้อนของอัฒจรรย์ที่มีหลังคาคลุมจาก 3–5 วินาที เหลือเวลาเป้าหมาย 1.5–2 วินาทีเพื่อความชัดเจนของคำพูด

ประสิทธิภาพการระบายความร้อนของผ้าแรงดึง PVC ชั้นเดียวนั้นค่อนข้างเจียมเนื้อเจียมตัว เมมเบรน PVC มาตรฐาน 900 g/m² มีค่า U ประมาณ 5.5–6.5 วัตต์/ตรม.K โดยให้ฉนวนน้อยที่สุดในตัวเอง ระบบพีวีซีสองชั้นที่มีช่องว่างอากาศหรือไส้ฉนวนสามารถให้ค่า U ได้ที่ 1.5–3.0 วัตต์/ตร.ม.K ทำให้สามารถใช้งานได้ในพื้นที่ปิดตามฤดูกาล ในทางตรงกันข้าม ระบบกันกระแทก ETFE จะได้ค่า U 1.0–2.0 W/m²K ด้วยระบบสองชั้น และต่ำกว่า 1.0 W/m²K ด้วยสามชั้นขึ้นไปบวกการเติมอาร์กอน

การสะท้อนของแสงอาทิตย์เป็นอีกหนึ่งตัวขับเคลื่อนความร้อน ผ้าดึง PVC สีขาวพร้อมเคลือบทับหน้า PVDF สามารถให้ค่าการสะท้อนแสงอาทิตย์ที่ 0.65–0.75 (TSR) ซึ่งช่วยลดความร้อนจากแสงอาทิตย์ใต้หลังคาได้อย่างมากเมื่อเปรียบเทียบกับตัวเลือก PVC ที่มีสีเข้มกว่า (TSR 0.10–0.30) หรือหลังคาโลหะเปลือย (TSR 0.20–0.40) นี่เป็นข้อได้เปรียบด้านประสิทธิภาพการใช้พลังงานที่สำคัญสำหรับพื้นที่ต้อนรับกลางแจ้งที่ต้องการร่มเงาโดยไม่สะสมความร้อนมากเกินไป

เทคโนโลยีตะเข็บและการเชื่อมสำหรับผ้าแรงดึง PVC

ความสมบูรณ์ของโครงสร้างของเมมเบรนแรงดึงนั้นเชื่อถือได้พอๆ กับตะเข็บเท่านั้น แผงผ้าแรงดึง PVC เชื่อมต่อกันโดยใช้วิธีหลักสองวิธี:

• การเชื่อมด้วยความถี่สูง (HF): สนามแม่เหล็กไฟฟ้าจะสั่นโมเลกุลของ PVC ที่แนวตะเข็บ ทำให้เกิดความร้อนที่หลอมละลายสองชั้นให้เป็นพันธะที่เป็นเนื้อเดียวกัน การเชื่อม HF ที่ดำเนินการอย่างเหมาะสมจะทำให้ได้ความแข็งแรงของตะเข็บ 85–100% ของเยื่อหุ้มเซลล์ต้นกำเนิด ซึ่งหมายความว่าตะเข็บไม่สร้างจุดอ่อนของโครงสร้าง นี่คือมาตรฐานอุตสาหกรรมสำหรับการผลิตผ้าแรงดึง PVC เชิงพาณิชย์ทั้งหมด
• การเชื่อมด้วยอากาศร้อน: กระแสลมร้อน (250–400°C) จะทำให้พื้นผิว PVC นิ่มลง ซึ่งจากนั้นจะถูกกดเข้าด้วยกันภายใต้แรงกดลูกกลิ้ง ใช้สำหรับการซ่อมแซมนอกสถานที่และรูปทรงตะเข็บโค้งหรือผิดปกติซึ่งแผ่นเชื่อม HF ไม่สามารถเข้าถึงได้ โดยทั่วไปความแข็งแรงของตะเข็บอยู่ที่ 75–90% ของผ้าหลัก

ไฟเบอร์กลาสเคลือบ PTFE ไม่สามารถเชื่อม HF ได้เนื่องจากฐานไฟเบอร์กลาสไม่ตอบสนองต่อการกระตุ้นด้วยแม่เหล็กไฟฟ้า และการเคลือบ PTFE มีความเสถียรทางความร้อนและไม่สามารถหลอมละลายได้ที่อุณหภูมิต่ำกว่า 327°C แต่แผง PTFE จะถูกเชื่อมเข้าด้วยกันโดยใช้แท่งจับเหล็กเคลือบ PTFE และข้อต่อแบบเกลียว ซึ่งต้องใช้ตะเข็บที่ทับซ้อนกันกว้างกว่า (โดยทั่วไปคือ 50–100 มม. เทียบกับ 15–25 มม. สำหรับการเชื่อม PVC HF) และเพิ่มความซับซ้อนในการผลิต

การสิ้นสุดขอบของผ้าแรงดึง PVC ใช้กลยุทธ์หลายประการ: เชือกในช่อง (สายเคเบิลเหล็กเคลือบพีวีซีฝังอยู่ในชายเสื้อที่เชื่อมซึ่งประกอบเข้ากับโปรไฟล์การอัดขึ้นรูปอะลูมิเนียมอย่างต่อเนื่อง) เชือกโบลต์ (ลูกปัดกลมต่อเนื่องตามแนวเส้นรอบวงของแผง) และการเชื่อมต่อแบบเพลทและโบลต์สำหรับจุดยึดที่มีความเข้มข้นสูงสุด การเลือกจุดสิ้นสุดของขอบจะส่งผลต่อทั้งรายละเอียดที่มองเห็นได้ของการติดตั้งที่เสร็จสมบูรณ์และความสามารถในการถ่ายโอนน้ำหนักสูงสุดที่จุดยึดแต่ละจุด

การเลือกผ้าแรงดึงที่เหมาะสมสำหรับโครงการของคุณ

แผนผังการตัดสินใจสำหรับข้อกำหนดเฉพาะของผ้าแรงดึงโดยทั่วไปเป็นไปตามตรรกะนี้:

1. งบประมาณและอายุโครงการ: หากอายุการออกแบบต่ำกว่า 20 ปีหรืองบประมาณมีจำกัด ผ้าแรงดึง PVC พร้อมเคลือบทับหน้า PVDF มักจะเป็นคำตอบที่ถูกต้องเสมอไป สำหรับโครงสร้างหลักที่มีอายุ 30 ปี PTFE หรือ ETFE คุณภาพสูงจะแสดงให้เห็นถึงความพรีเมียม
2. ข้อกำหนดด้านแสง: แสงธรรมชาติสูงสุด? ระบุฟิล์ม ETFE ควบคุมแสงกลางวันแบบกระจาย? PVC หรือ PTFE สีขาวหรือสีอ่อน การแยกแสงอาทิตย์ด้วยการระบายอากาศ? ผ้าบังแดด HDPE
3. ข้อกำหนดการจำแนกประเภทไฟ: ตรวจสอบข้อกำหนดรหัสอาคารท้องถิ่นสำหรับระดับการเข้าพัก หากจำเป็นต้องจัดประเภทสารไม่ติดไฟ (EN A2 หรือเทียบเท่า) PTFE หรือ ETFE เป็นเพียงตัวเลือกเมมเบรนเท่านั้น หากยอมรับคลาส B หรือ C ได้ ผ้าแรงดึง PVC พร้อมการบำบัด FR แบบรวมจะมีคุณสมบัติ
4. การสัมผัสกับสิ่งแวดล้อม: มลภาวะสูงหรือการสัมผัสเกลือชายฝั่ง? จัดลำดับความสำคัญของสีทับหน้า PVDF หรือ Tedlar บน PVC หรือเลือก PTFE เพื่อให้ไม่ต้องบำรุงรักษา เขตอุตสาหกรรมที่มีอุณหภูมิสูง? ระบุไฟเบอร์กลาสเคลือบซิลิโคน
5. ช่วงโครงสร้างและน้ำหนักบรรทุก: สำหรับช่วงที่เกิน 40–50 ม. และการรับน้ำหนักแบบไดนามิกสูง การวิเคราะห์ทางวิศวกรรมโครงสร้างจะขับเคลื่อนการเลือกน้ำหนักผ้า ทำงานร่วมกับผู้ผลิตเมมเบรนตั้งแต่เนิ่นๆ เพื่อยืนยันว่าเกรดผ้าแรงดึง PVC ที่เลือกนั้นตรงตามค่าความเค้นที่คำนวณได้ที่จุดเชื่อมต่อทั้งหมด

ไม่มีผ้าประเภทแรงดึงเดี่ยวใดที่จะครองทุกการใช้งาน อย่างไรก็ตาม สำหรับการผสมผสานระหว่างประสิทธิภาพของโครงสร้าง ความคล่องตัวในการออกแบบ ความคุ้มค่า และลักษณะการติดตั้งที่ใช้งานได้จริง ผ้าแรงดึง PVC ยังคงเป็นวัสดุที่ใช้กันอย่างแพร่หลายมากที่สุดในตลาด ให้บริการโครงการต่างๆ ตั้งแต่หลังคาตลาดชั่วคราวไปจนถึงหลังคาถาวรขนาดหลายพันตารางเมตร การทำความเข้าใจประเภททั้งหมด — และตำแหน่งที่ผ้า PVC tensile อยู่ในสเปกตรัมนั้น — ช่วยให้นักออกแบบและผู้จัดการโครงการมีพื้นฐานในการตัดสินใจในระดับข้อมูลจำเพาะอย่างมั่นใจตั้งแต่ขั้นตอนแรกของการออกแบบ
